О применении УЗИП для защиты сети освещения

05.03.2021

Сеть освещения с точки зрения грозозащиты обладает рядом особенностей: значительной протяженностью и низкой электрической прочностью изоляции. Функции системы освещения могут затрагивать вопросы безопасности и коммерческой эффективности предприятий. В данной статье предпринята попытка разработать систему обоснования применения УЗИП с целью защиты сетей освещения от грозовых перенапряжений. Решение такой задачи должно быть основано на экономическом расчете, исходными данными к которому является оценка рисков, связанных с повреждением оборудования.

Развитие грозовых перенапряжений в сети освещения возможно вследствие прямых и близких ударов молнии. Влияние на количество случаев повреждения изоляции при ударе молнии и целесообразность применения устройств защиты от импульсных перенапряжений (УЗИП) в сети освещения оказывают ее конструктивные особенности, наличие и тип заземления, наличие экранов, величина удельного сопротивления грунта и т.д.

Принципиально можно выделить следующие основные типы конструкций сети освещения:

  • состоящая из опор, соединенных ВЛ (в т.ч. с СИП);
  • состоящая из опор, соединенных КЛ; размещенная на отдельно стоящих опорах (прожекторных мачтах); источник питания которых соединен с ними по заземляющему устройству; размещенная на отдельно стоящих опорах (прожекторных мачтах), источник питания которых не имеет связи с ними по заземляющему устройству; подсветка, размещаемая на кровле сооружений и зданий.

Алгоритм обоснования применения УЗИП в сети освещения предполагает следующие этапы:

  • оценка вероятности появления грозовых перенапряжений;
  • оценка ущерба в результате воздействия;
  • оценка экономических последствий.

Оценка вероятности появления грозовых перенапряжений

При использовании кабельных линий в сети освещения воздействие грозовых перенапряжений возможно только при ударах молнии в опоры освещения. Количество ударов молнии в отдельно стоящую опору освещения может быть рассчитано в соответствии с [1] по формуле:



Среднегодовое число ударов молнии в 1 км2 поверхности земли p можно принять согласно таблице 1.

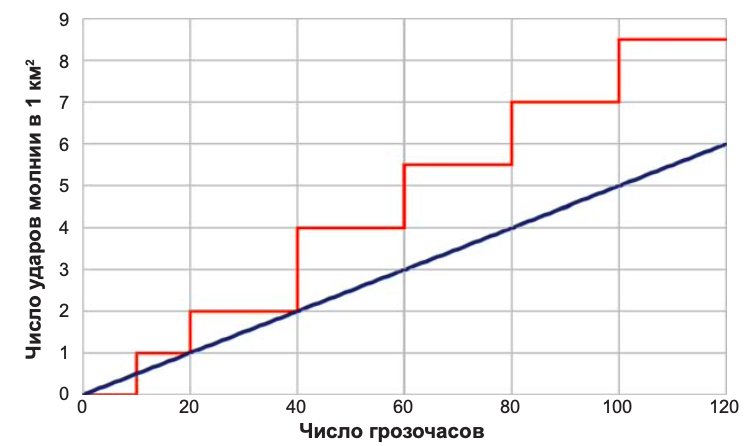

По данным [2], число ударов молнии в 1 км2 земной поверхности также может быть оценено по выражению:


Использование последнего выражения дает меньший результат.





Табл. 1. Число ударов молнии в 1 км2 земной поверхности

 Число грозочасов Nгч
    10 - 20         1
    20 - 40         2
    40 - 60         4
    60 - 80        5,5
    80 - 100         7
    > 100        8,5

Табл 2. Коэффиценты экранирования

Характеристика размещения опоры

k

Окружена более высокими объектами

0,25

Окружена объектами той же высоты или ниже

0,5

Отдельно стоящая опора на равнине

1

Опора освещения на равнине и на возвышенности

2


Табл. 3. Результаты оценочного расчета коэффициента экранирования опорами друг друга (10 опор)


Высота опоры, м

Площадь стягивания 1 опоры, м2

Расстояние между опорами, м

Площадь стягивания 10 опор, м2

Коэффициент взаимного экранирования

10

2827

20

13 333

0,47

15

6362

30

30 000

0,47

20

11 310

40

53 331

0,47

25

17 671

50

83 330

0,47

30

25 447

60

119 996

0,47



Вероятность удара молнии в одну из N опор ли- нии освещения за T лет эксплуатации соответственно равно:


где k — коэффициент экранирования линии соседними объектами, расположенными на расстоянии до 3h. Значения k определены в [2] и приведены в таблице 2.

При конкретном проектировании при расчете чис- ла ударов молнии в линию возможно учитывать коэф- фициент k для каждой опоры отдельно, в этом случае необходимо перейти от умножения к суммированию:


Необходимо также отметить, что число ударов в несколько рядом расположенных опор будет мень- шим вследствие того, что зоны стягивания опор перекрываются.

Если речь идет о защите линии с СИП между опорами освещения, то количество ударов молнии в ли- нию за срок эксплуатации определяется по выражению (высота до 30 м):


где L — длина линии в км.
Рассмотрим для примера линию из 10 опор протяженностью 400 м в городе Санкт-Петербурге. Коли- чество грозовых часов в регионе: 20–40, принимаем 1,0 удар в 1 км2 поверхности земли, срок эксплуатации — 30 лет, высота опор — от 10 м до 30 м.

Результаты расчетов коэффициентов взаимного экранирования и числа ударов молнии для систе- мы освещения с кабельной линией представлены в таблицах 3 и 4. Видно, что коэффициент взаимно- го экранирования между опорами приблизительно соответствует коэффициенту экранирования окружающими строениями аналогичной высоты (табли- ца 2).

Можно говорить о том, что в условиях городской застройки, когда система освещения окружена высокими зданиями (столбец с k = 0,25), удар молнии маловероятен, то есть его можно не учитывать в качестве расчетного случая. Если говорить о ситуациях, когда система освещения окружена анало- гичными по высоте сооружениями (k = 0,5), то удар молнии вероятен только при применении высоких опор, однако, с точки зрения объективного анализа, такая ситуация не характерна для городской черты и встречается редко. Реальным расчетным случаем является прямой удар молнии в систему освещения на открытом пространстве при высоте опор от 15 м и в аналогичных условиях на возвышенностях.

Аналогичные расчеты были выполнены для линии освещения протяженностью 400 м, с СИП, высота подвеса которого от 10 до 20 м.

Результаты расчетов показывают, что для линий с СИП удар молнии в линию следует рассматривать в качестве расчетного случая для всех случаев, когда система не экранирована окружающими сооружениями.


h, м


0,25

0,5

1

2

8

0,06

0,13

0,26

0,52

9

0,08

0,16

0,33

0,66

10

0,10

0,20

0,40

0,81

11

0,12

0,24

0,49

0,98

12

0,15

0,29

0,58

1,17

13

0,17

0,34

0,68

1,37

14

0,20

0,40

0,79

1,59

15

0,23

0,46

0,91

1,82

16

0,26

0,52

1,04

2,07

17

0,29

0,58

1,17

2,34

18

0,33

0,66

1,31

2,62

19

0,37

0,73

1,46

2,92

20

0,40

0,81

1,62

3,24

21

0,45

0,89

1,78

3,57

22

0,49

0,98

1,96

3,92

23

0,54

1,07

2,14

4,28

24

0,58

1,17

2,33

4,66

25

0,63

1,26

2,53

5,06

26

0,68

1,37

2,74

5,47

27

0,74

1,47

2,95

5,90

28

0,79

1,59

3,17

6,34

29

0,85

1,70

3,40

6,81

30

0,91

1,82

3,64

7,28

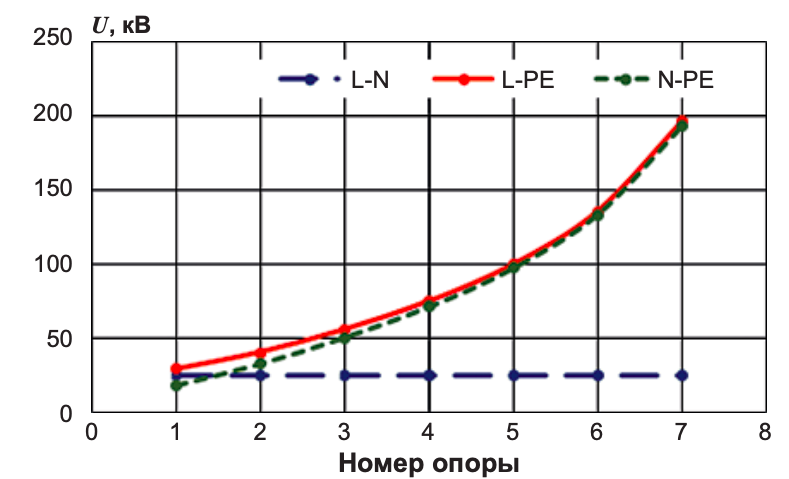

Рис. 2. Распределение напряжения на изоляционных конструкциях вдоль ВЛ при ударе молнии в опору No 7 (при допущении об отсутствии перекрытий)

Для всех конструкций сети освещения, когда элементы этой сети размещаются на элементах системы молниезащиты, удар молнии является расчетным случаем для оценки количества и последствий повреждений независимо от степени грозовой активности в регионе и других факторов.
