Заземление экранов кабеля на переходном пункте, выполненном на опоре: опыт заземления экранов на ПКПО-КВ
06.09.2019Зачем нужен экран кабеля
Экран кабеля представляет собой наложенный на кабель металлический слой, выравнивающий электрическое поле вокруг изоляции, чтобы уменьшить ее старение и ограничивающий это поле в пределах кабеля. Экран не позволяет полю
оказывать воздействие на расположенное рядом электрооборудование или на другие кабели. Он защищает кабель от внешнего электрического воздействия - электромагнитных полей, молний, блуждающих токов и т. д. В качестве общих экранов могут служить металлические оболочки, фольга, оплетки, броня и заземленные концентрические токопроводящие жилы.
Экраны необходимы из-за высокого уровня напряжения в жилах силовых кабелей в сетях классов напряжения 6 кВ и более, как обязательный элемент конструкции. Они обеспечивают надежную и безопасную эксплуатацию кабелей, защищают электрооборудование и человека от поражения электрическим током.
Установка экрана кабеля: основные схемы
Основными схемами соединения и заземления экранов являются:
• заземление экранов с двух сторон;
• заземление экранов с одной стороны;
• транспозиция экранов (один или несколько полных циклов).
Заземление экрана кабеля удобно выполнять по краям кабельной линии - обычно именно там устанавливаются концевые муфты для вывода экранов кабеля и располагаются заземляющие устройства. Для соединения экранов кабеля с заземляющим устройством используются концевые коробки. Кроме непосредственной функции заземления они также позволяют получить доступ к экранам кабеля, он нужен при проведении испытаний оболочки кабеля и поиска повреждений в кабеле.
Заземление экранов кабеля на переходном пункте ПКПО-КВ
Соединение выведенного из концевой муфты экрана кабеля с концевой коробкой осуществляется с помощью изолированного провода соединительного ППС. Он исключает прикосновение к экрану на участке между муфтой и коробкой. Провод ППС заводится в коробку снизу для снижения вероятности попадания внутрь влаги - по сути он является продолжением экрана от муфты до коробки. Поэтому следует применять провод с сечением жилы, равным сечению экрана, и также из меди. Оболочка кабеля, как правило, имеет толщину, соответствующую изоляции 6 кВ. Поэтому провод ППС также должен иметь изоляцию данного класса напряжения.
На фотографиях со строительной площадки в г. Петрозаводск, хорошо видно, как на переходном пункте ПКПО-КВ, из концевой муфты вместе с основным кабелем выходит провод заземления ППС. Далее, спускаясь по кабельной лестнице на стволе опоры, провода заземления заходят в концевую коробку - по три провода в каждую из двух установленных концевых коробок. Из коробки в свою очередь выводится четвертый провод, соединяемый с пластиной заземления опоры. От пластины к контуру заземления ведет специальная стальная полоса заземления (на фотографиях провода находятся в процессе монтажа). Таким образом происходит заземления экранов кабеля.
Для заземления экрана кабеля на том конце, где устанавливается переходный пункт, можно использоваться простую концевую коробку, в которой экраны объединяются и заземляются одним проводом. Если со стороны переходного пункта экран кабеля не заземляется (при одностороннем заземлении кабеля), то используется коробка с ОПН: экраны кабеля соединяются с заземляющим устройством через экранные ОПН.
Металлический корпус коробки по условиям безопасности требуется заземлить. Заземление осуществляется отдельным проводом, который присоединяется к заземляющему устройству опоры.
Схемы подключения и основные правила монтажа УЗИП
Особенности каскадной защиты оборудования
УЗИП класса I, пропуская значительный ток молнии, обладает достаточно высоким уровнем защиты, опасным для аппаратуры. Для более глубокого ограничения напряжения требуется установка последующих ступеней защиты – УЗИП класса II и III, такая схема защиты называется каскадной. Важной задачей при каскадной схеме защиты является координация работы УЗИП разных её ступеней.
О применении УЗИП для защиты сети освещения
Сеть освещения с точки зрения грозозащиты обладает рядом особенностей: значительной протяженностью и низкой электрической прочностью изоляции. Функции системы освещения могут затрагивать вопросы безопасности и коммерческой эффективности предприятий. В данной статье предпринята попытка разработать систему обоснования применения УЗИП с целью защиты сетей освещения от грозовых перенапряжений. Решение такой задачи должно быть основано на экономическом расчете, исходными данными к которому является оценка рисков, связанных с повреждением оборудования.
Устройство защиты от импульсных перенапряжений в сети НН КТП
Ограниченные возможности изоляции электрооборудования низкого напряжения противостоять грозовым перенапряжениям обуславливают необходимость применения устройств защиты от импульсных перенапряжений (УЗИП). В частности, проблема ограничений грозовых перенапряжений возникает при эксплуатации электрооборудования 0,4 кВ комплектных трансформаторных подстанций (КТП). Причиной грозовых перенапряжений в этом случае являются удары молнии, как непосредственно в КТП, так и в отходящие (0,4 кВ) и питающие (6–20 кВ) линии. В результате исследований показана возможность возникновения опасных перенапряжений в сети 0,4 кВ трансформатора путём их передачи с высоковольтной обмотки. Для защиты от данного вида перенапряжения даны рекомендации по выбору и применению УЗИП.
Применение УЗИП для защиты сети освещения
Руководитель направления низковольтных защитных устройств Нататья Кутузова, совместно с коллегами из других компаний и образовательных учереждений написала подробную статью о применение УЗИП для защиты сети освещения для журнала Электроэнергия
Особенности разработки переходных пунктов для соединения высоковольтных воздушных и кабельных ЛЭП

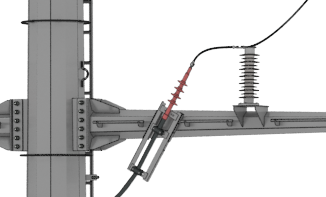

В состав каждого переходного пункта входит набор необходимого электротехнического оборудования, от правильности выбора которого зависит надежность и безопасность дальнейшей эксплуатации. Применение унифицированных решений, например, комплектных переходных пунктов ПКПО-КВ, позволяет исключить ошибки при проектировании и избежать аварийных ситуаций при эксплуатации.
Supply Chain и логистика
Логист Стримера, Александр Лесман рассказывает о Supply Chain, логистике в НПО Стример и Streamer AG и планах на будущий год.
Опасности молнии на линиях электропередачи: китайский опыт
Современное решение для соединения высоковольтных воздушных и кабельных линий

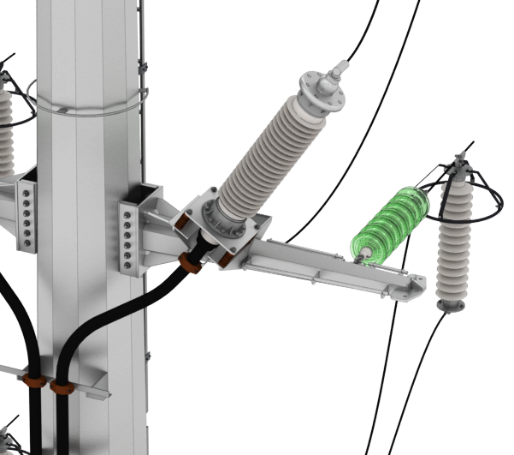

Инновационные комплектные переходные пункты для соединения ВЛ и КЛ на опоре появились в портфеле продукции АО «НПО «Стример» в середине 2017 года и активно внедряются на линии электропередачи классов напряжения 35 и 110 кВ.
Финансирование следующего глобального инвестиционного цикла T & D: 2020-2040
Разрядники в сравнении с ОПН (УЗПН). Основные различия

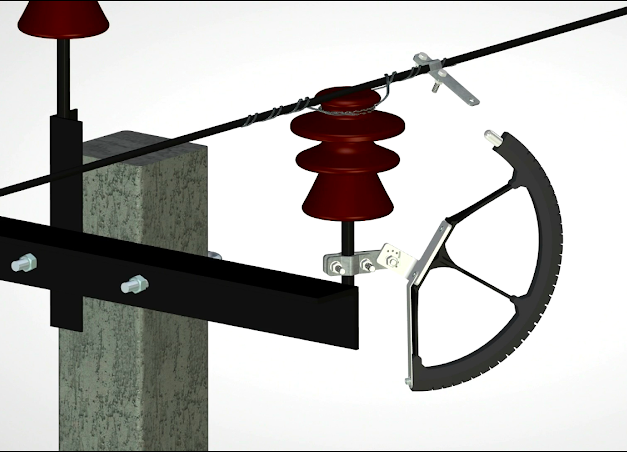

Удары молнии в элементы воздушных линий электропередачи (ВЛ) или рядом с ними могут приводить к перекрытиям линейной изоляции, и как следствие, повреждениям элементов ВЛ и отключениям линий. В настоящее время, для защиты ВЛ от негативных последствий грозовых воздействий применяют разрядники (длинно-искровые и мультикамерные) и нелинейные ограничители перенапряжений (ОПН), в исполнении для установки на ВЛ -УЗПН.
