Особенности разработки переходных пунктов для соединения высоковольтных воздушных и кабельных ЛЭП

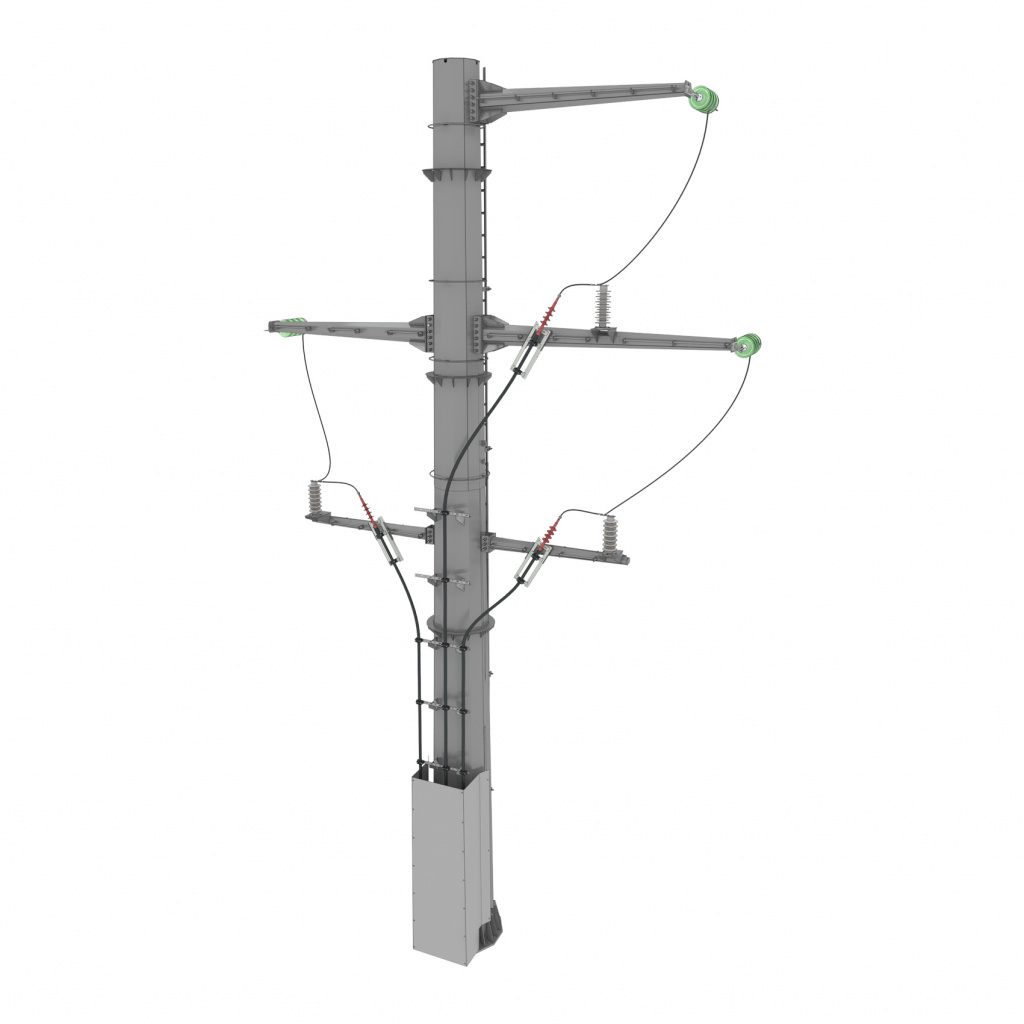

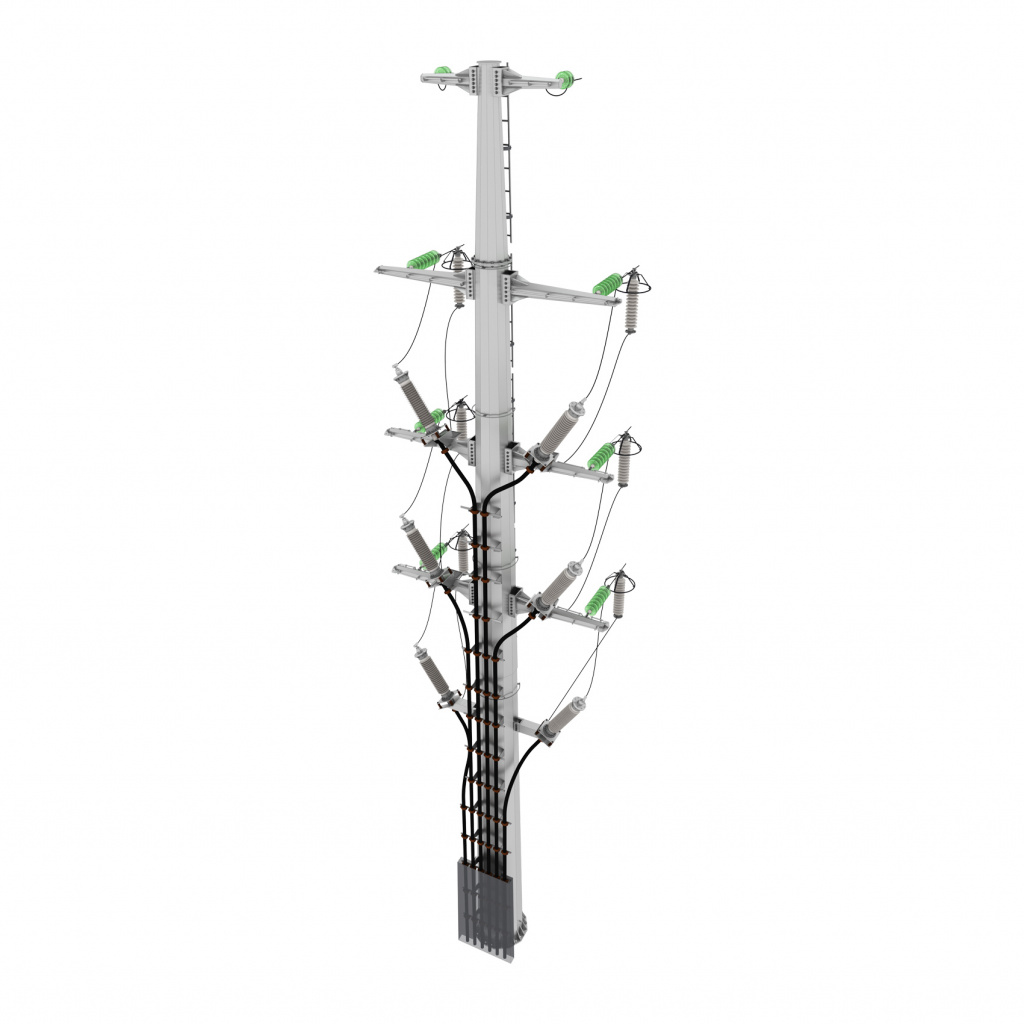

19.08.2020В состав каждого переходного пункта входит набор необходимого электротехнического оборудования, от правильности выбора которого зависит надежность и безопасность дальнейшей эксплуатации. Применение унифицированных решений, например, комплектных переходных пунктов ПКПО-КВ, позволяет исключить ошибки при проектировании и избежать аварийных ситуаций при эксплуатации.
Переходные пункты для соединения воздушных и кабельных линий электропередачи напряжением 35–220 кВ, выполняемые на опорах, применяются в отечественной практике с 90-х годов прошлого века. Тем не менее, случаи возникновения аварийных ситуаций на переходных пунктах не единичны и зачастую приводят к необходимости дорогостоящего ремонта и замены оборудования. Кроме поставки некачественного оборудования и нарушения технологии монтажа, причиной аварийных ситуаций часто являются ошибки при проектиро- вании: применение несовместимого оборудова- ния, неправильный подбор кабельных муфт и элементов крепления кабеля, неверная организация заземления.
Из применяемого на переходных пунктах электротехнического оборудования концевая кабельная муфта является самым ответственным и дорогостоящим элементом, особенно для высоких классов напряжения. Непосредственно в концевых кабельных муфтах осуществляется переход воздушной линии в кабельную, поэтому при проектировании выбору параметров муфты необходимо уделять особое внимание, а при выполнении строительно-монтажных работ обеспечивать проведение правильного и качественного монтажа во избежание аварий и последующей замены муфты, выполняемой с отключением потребителей.
Определение параметров кабельной муфты и ее последующее изготовление должны основываться на электротехнических параметрах кабеля, а также характеристиках электрической сети, в рамках которой планируется установка муфты. Во избежание ошибок производителю муфт должны быть направлены точные данные, необходимые для изготовле- ния оборудования, соответствующего условиям конкретного проекта, в том числе кабельный формуляр.
Предоставляемый производителем кабельный формуляр содержит такие данные по кабелю, как размеры поперечного сечения токопроводящей жилы, величина номинального напряжения, параметры изоляции, полупроводящего и металлического экранов, данные по материалу оболочки кабеля и материалу защиты (броня или бумага, если есть), а также другие характеристики кабеля выбранной марки.
Продолжить читать статью можно в PDF-версии
