Особенности каскадной защиты оборудования
30.11.2021УЗИП класса I, пропуская значительный ток молнии, обладает достаточно высоким уровнем защиты, опасным для аппаратуры. Для более глубокого ограничения напряжения требуется установка последующих ступеней защиты – УЗИП класса II и III, такая схема защиты называется каскадной. Важной задачей при каскадной схеме защиты является координация работы УЗИП разных её ступеней.
Типовая схема каскадной защиты здания предполагает трёхступенчатую установку УЗИП:
1 ступень: УЗИП класса I устанавливается на вводе во вводно-распределительном устройстве (ВРУ), главном распределительном щите (ГРЩ) или щите учета на опоре. Данный класс УЗИП предназначен для защиты объектов от последствий прямых ударов молнии в объект/систему молниезащиты/ питающую ВЛ;
2 степень: УЗИП класс II подключается в распределительных щитах (РЩ). Оно должно снижать перенапряжения до уровня, безопасного для электросети и бытовых приборов;
3 ступень: Непосредственно около защищаемого оборудования подключается УЗИП III класс– на расстоянии до 5 м. Данный класс УЗИП предназначен для защиты электронной аппаратуры от остаточных перенапряжений, коммутационных перенапряжений и высокочастотных помех, прошедших через первую или вторую ступень защиты.
Для координации работы ступеней защиты устройства должны располагаться на определённом расстоянии друг от друга. Расчёты и эксперименты показали, что между УЗИП каждой ступени длина проводов должна составлять примерно 10-15 м. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Третья ступень если она требуется, должна располагаться непосредственно около защищаемого аппарата.
Возможны два случая совместной работы УЗИП и оборудования, требующие координации:
- Координация между двумя УЗИП
- УЗИП III класса и защищаемое оборудование

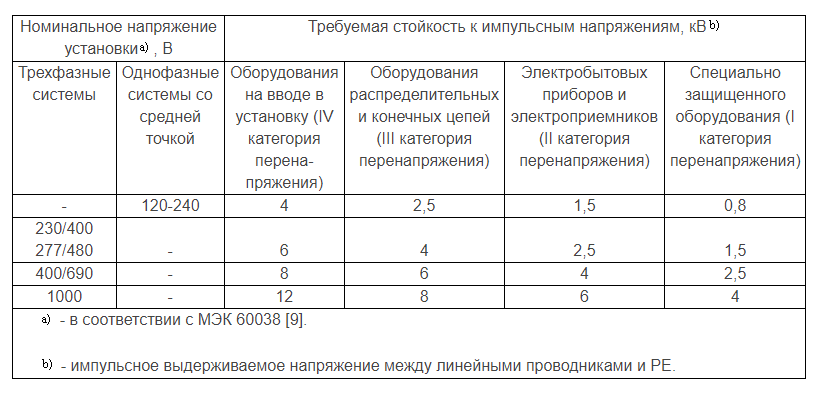

Согласно ГОСТ Р 50571-4-44-2011 в целях координации изоляции в электроустановках определены категории перенапряжения и представлена соответствующая классификация стойкости электрического оборудования (категории стойкости изоляции оборудования) к импульсным напряжениям. Низковольтная сеть 380/220 В по номинальному выдерживаемому напряжению подразделяется на 4 категории (IV, III, II, I) по стойкости изоляции к импульсным перенапряжениям.
Основное условие каскадной защиты – последовательное снижение уровня перенапряжения.
Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкости электрооборудования к импульсному напряжению. Для УЗИП класса I Up не должно превышать 4 кВ. Уровень напряжения защиты для устройств класса II не должен превышать 2,5 кВ, для класса III – 1,5 кВ.
В статье подробно рассмотрена тема координации работы двух УЗИП – можно ли поставить в каскад два УЗИП на базе варисторов, как должны соотноситься их уровни защиты и как «переключить» ток на более мощную ступень? Также в статье дан ответ на вопрос: Как определить зону защиты и скоординировать УЗИП и защищаемое оборудование?
Источник: https://isup.ru/articles/34/17277/
