Схемы подключения и основные правила монтажа УЗИП

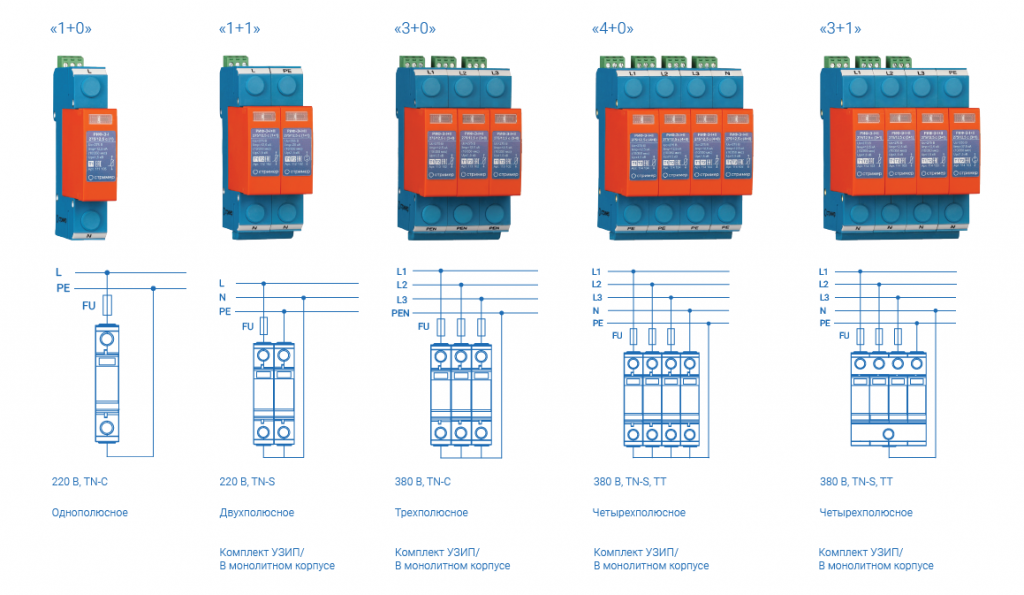

03.03.2022Для однофазной или трёхфазной электрической сети в зависимости от типа системы заземления TN-C, TN-S и ТТ применяются различные схемы подключения УЗИП:
Как выбрать схему подключения УЗИП?
Схема подключения УЗИП в сеть зависит от расположения источника помехи и точки заземления PEN или N проводников. В общем случае перенапряжения (ПН) делят на синфазные (несимметричные) и противофазные (симметричные). Синфазные помехи воздействуют на изоляцию или оборудование между проводниками и заземлением (по схеме провод-земля), противофазные − между проводниками одной кабельной линии (по схеме провод-провод).
Соответственно, противофазные помехи характерны для участков сети, на которых один из проводников заземлён, то есть разные провода находятся в разных условиях с точки зрения развития перенапряжений. Синфазные помехи характерны для участков, на которых проводники находятся в одинаковых условиях.
В зависимости от вида ожидаемых помех применяется одна из двух схем включения УЗИП на примере однофазной сети с системой заземления TN-S:
|

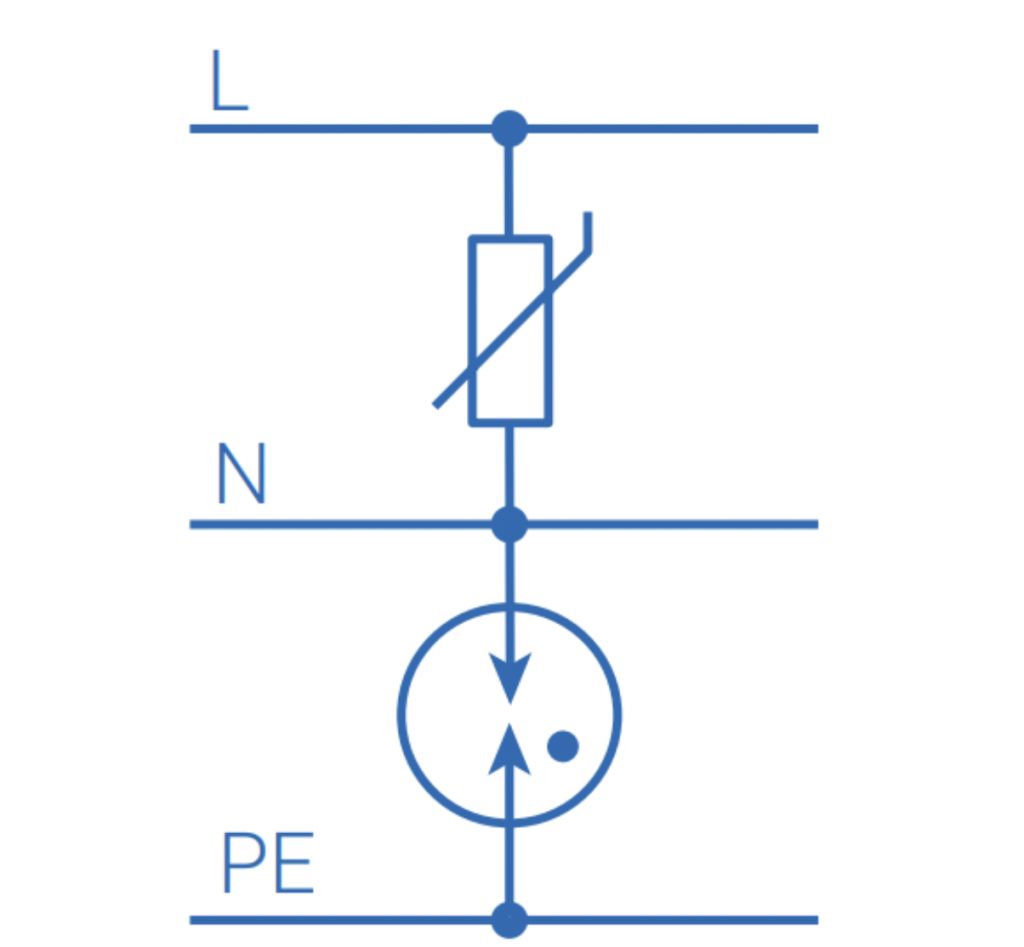

А) от противофазных ПН (провод-провод)
|

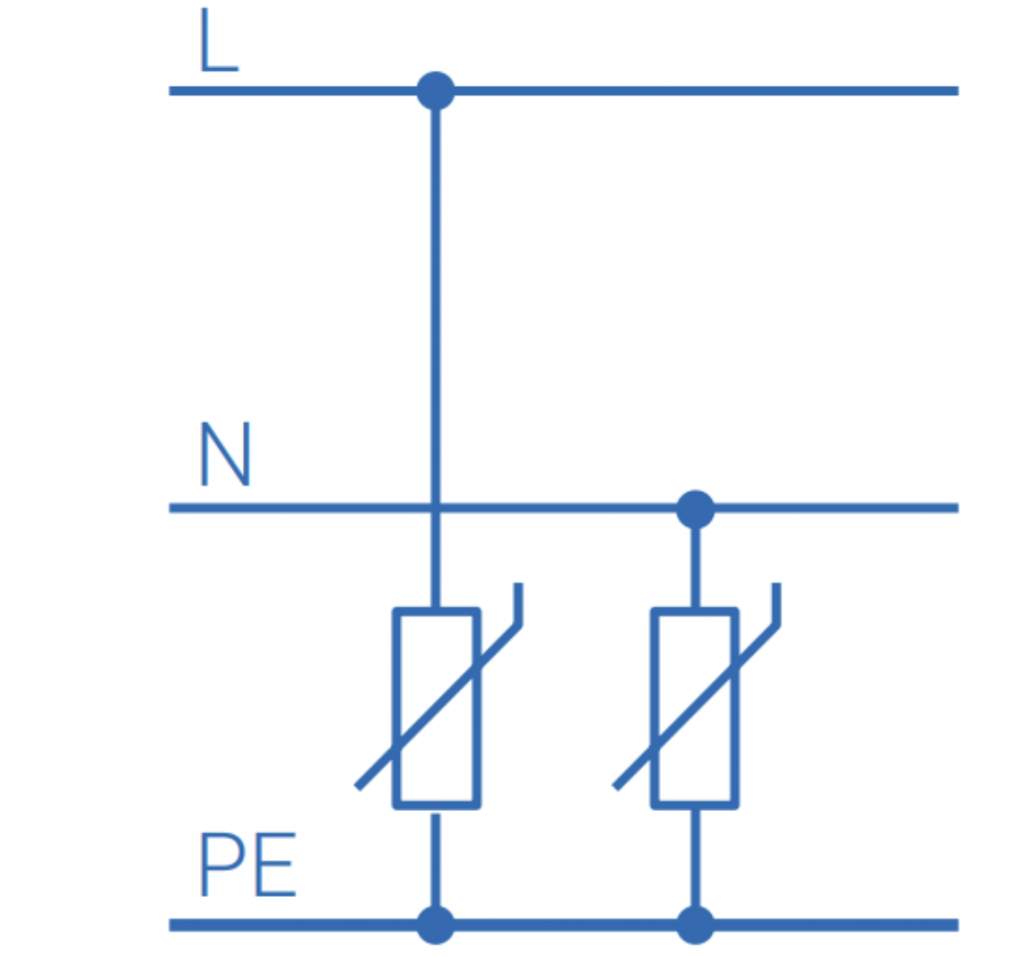

Б) от синфазных ПН (провод-земля)
|
Для защиты от синфазных ПН УЗИП ставятся между линией (нейтралью) и землей (L/PE, N/PE). Для защиты от противофазных ПН УЗИП ставятся между линейными проводниками (L/L, L/N)
Схему установки УЗИП общепринято обозначать как «X+Y». Если Y=0, то все УЗИП устанавливаются между проводниками сети и РЕ-проводником. Если Y=1, то один УЗИП подключается между заземлением и нулевым проводником, остальные УЗИП подключаются между фазными проводниками и нулевым.
На схемах рисунка 1 поясняется эффективность применения УЗИП, включённых в трёхпроводную однофазную сеть для защиты оборудования по схеме «1+1» или «2+0», в зависимости от типа воздействующих помех. Рассматриваются условные случаи, когда перенапряжение развивается только по фазе (противофазные помехи) или только по проводнику (синфазные помехи).

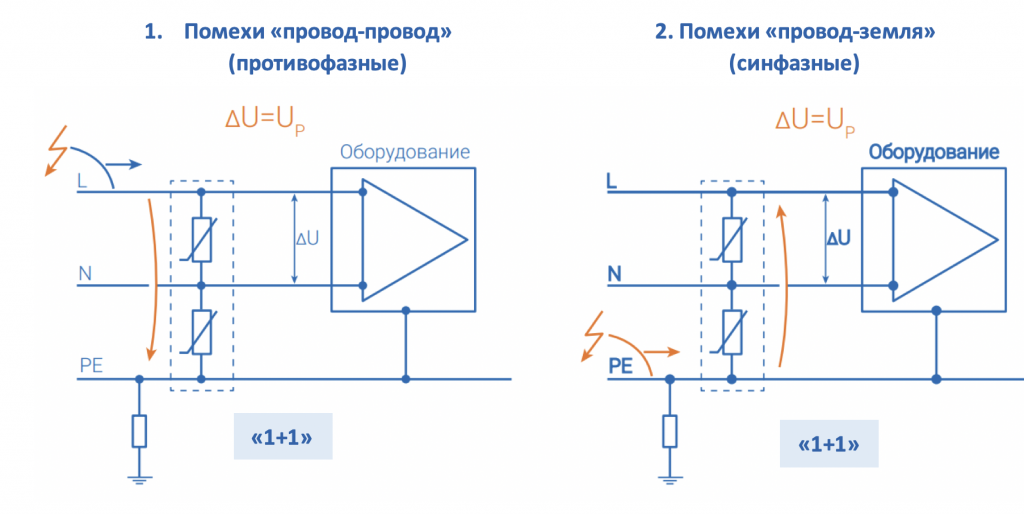

УЗИП подключено по схеме «1+1»:
2. перенапряжение развивается с земли > ΔU = Up.

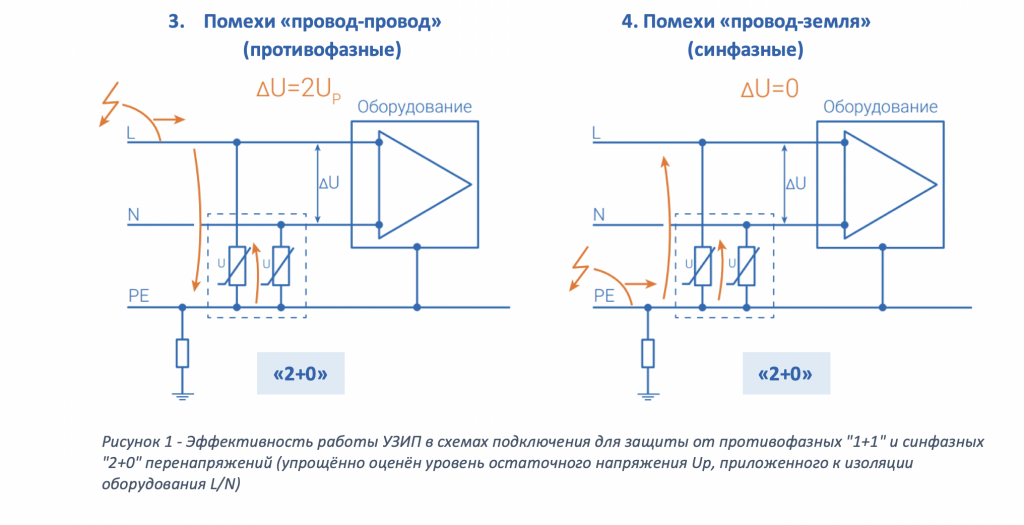

УЗИП подключено по схеме «2+0»:
3. перенапряжение развивается по фазе > ΔU = 2Up. Напряжение ΔU, приложенное к оборудованию, равно удвоенному остаточному напряжению УЗИП.
4. перенапряжение развивается с земли > ΔU = Up. Напряжение ΔU, приложенное к оборудованию, равно нулю, поскольку происходит выравнивание потенциалов фазного и нулевого проводников относительно земли.
Таким образом, для сети TN-S схема «1+1» («3+1») рекомендуется как наиболее универсальная в случаях, когда источник перенапряжения не определён. Схема «2+0» («4+0») применяется. когда перенапряжение развивается с земли.
Основные правила монтажа УЗИП
Правила выбора и монтажа УЗИП в электроустановках зданий описаны в пункте 534.2 ГОСТ Р 50571.5.53-2013.
|
Правило №1 При монтаже УЗИП – использовать короткие соединительные проводники. Провод – это индуктивное сопротивление. При срабатывании УЗИП происходит падение напряжения на индуктивности соединительных проводников в момент прохождения через них импульсного тока. Возникающие напряжения суммируются с напряжением защиты УЗИП, что приводит к увеличению напряжения, приложенного в итоге к защищаемому оборудованию. |
 |
С целью уменьшения индуктивности в качестве заземляющего проводника УЗИП мы используем плоский провод типа ПЗ 10-300. На импульсе за счет скин-эффекта провод прямоугольного сечения будет иметь меньшую индуктивность по сравнению с проводом круглого сечения.
Правило №2
Минимальная площадь сечения заземляющих проводов УЗИП с учетом того, что они выполнены из меди или аналогичного материала, должна составлять 4 мм2 (требование ГОСТ Р 50571.5.53-2013). Максимальное сечение не превышает 35 мм2, что определяется возможностями бугельных разъемов, применяемых в УЗИП.
Надо отметить, что сечения проводников, выбранных для сети по условию нагрева от тока кз, достаточно и для подключения УЗИП. Потому что за время от 20 до 350 мкс протекания импульса тока молнии провод не успеет перегреться. Тем более, что расчет проводов УЗИП начинают не с рабочей температуры, а с температуры окружающей среды.
Правило №3
Не заземлять УЗИП на дин-рейку. Надежность такого соединения низкая, оно не пригодно для отвода импульсных токов большой амплитуды. Правильно же соединить РЕ-вывод УЗИП с шиной заземления или болтом заземления щитка.
Эксплуатация УЗИП
УЗИП не требует специального обслуживания. В начале и конце грозового сезона необходимо произвести осмотр щитка, проверить все соединения.
Если у УЗИП есть индикатор состояния рабочего модуля, то надо удостовериться, что УЗИП находится в рабочем состоянии (цвет индикатора зеленый). Красный цвет окошка свидетельствует о необходимости замены съемного рабочего модуля. Но это нештатная ситуация. В нормальном состоянии УЗИП – устройство многократного действия, после срабатывания оно остается в рабочем состоянии.
Особенности каскадной защиты оборудования
УЗИП класса I, пропуская значительный ток молнии, обладает достаточно высоким уровнем защиты, опасным для аппаратуры. Для более глубокого ограничения напряжения требуется установка последующих ступеней защиты – УЗИП класса II и III, такая схема защиты называется каскадной. Важной задачей при каскадной схеме защиты является координация работы УЗИП разных её ступеней.
