Соответственно, ограничения по размеру переходного пункта не накладывались. Требования по размещению дополнительного эксплуатационного оборудования также не предъявлялись. В связи с этим была реализована возможность выполнить переходной пункт на специализированной одноцепной решетчатой опоре.
В соответствии с техническим заданием заказчика на переходном пункте должны быть реализованы два важных технических решения:
- площадка с ограждением для размещения и обслуживания концевых муфт и ОПН;
- размещение на переходном пункте постоянной четвертой резервной фазы силового кабеля с установкой четвертого резервного комплекта концевой муфты и ОПН.
Специфика задачи заключалась в том, что, во-первых, резервная фаза должна быть одинаково легко доступной для переподключения к ней посредством шлейфа любой из трех фаз воздушного провода, а во-вторых, все четыре кабеля при прохождении через конструкции площадки должны были оказаться в рамках одного общего замкнутого магнитного контура для предотвращения наведения вихревых токов Фуко в конструкциях площадки.

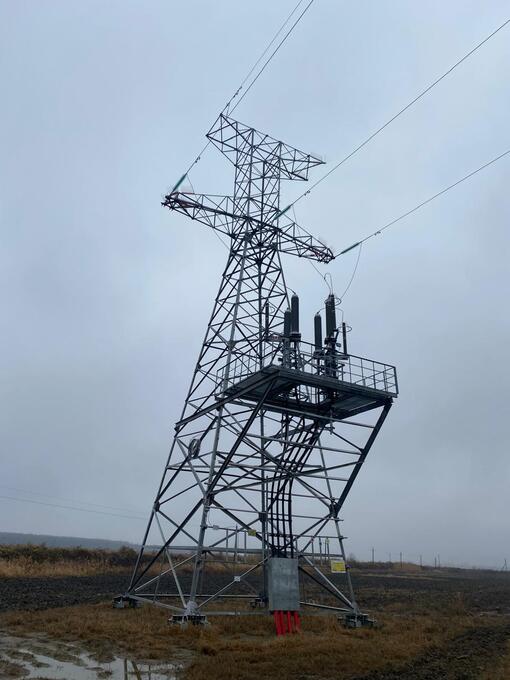

Оптимальным решением задачи стало размещение концевых кабельных муфт на площадке АКЭП фактически по окружности вокруг специального проема для пропуска силовых кабелей, организованного в центре этой площадки. При этом муфты трех рабочих фаз оказались расположены слева, справа и посередине спереди площадки АКЭП, каждая под проводом своей фазы, а четвертая резервная расположена посередине в задней части площадки под средним фазным проводом и симметрично равноудаленно от двух крайних фазных проводов. Для компактизации расположения находящегося под напряжением эксплуатационного оборудования и соблюдения изоляционных расстояний до заземленных частей опоры опорные рамы с комплектами из муфт и ОПНов были размещены не перпендикулярно к продольным и поперечным осям, а по диагонали.
