Универсальное УЗИП предназначено для защиты сетевого оборудования в локальных вычислительных сетях (LAN) категории 6 и 6А производительностью до 500 МГц и скоростью до 10 Гбит/с Ethernet, реализованных по технологии PoE (согласно стандартам 802.3af, 802.3bt, Passive PoE). УЗИП устанавливается в пределах 1-2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1).
Обеспечивает защиту 8/16/24 портов (32/64/96 пар линий Ethernet) по двухступенчатой схеме: первая ступень выполнена на газонаполненных разрядниках, вторая – на TVS-диодах.

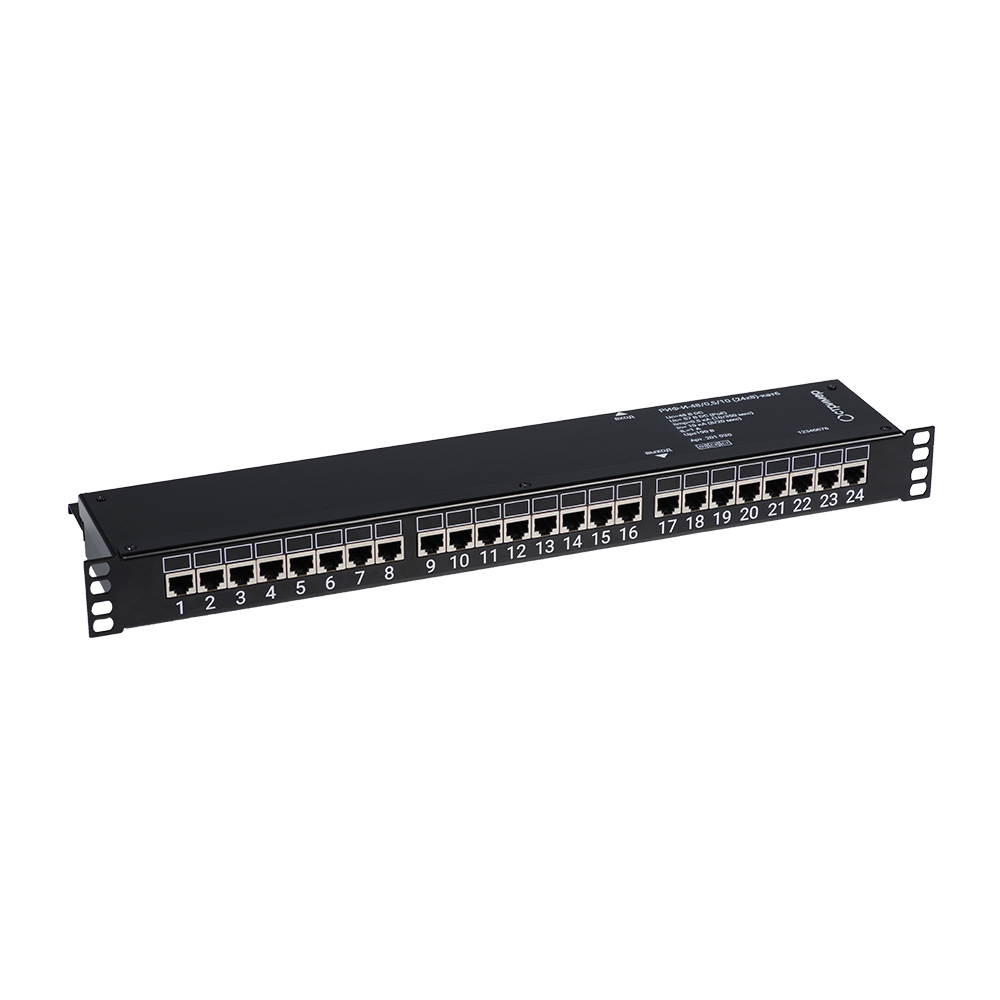

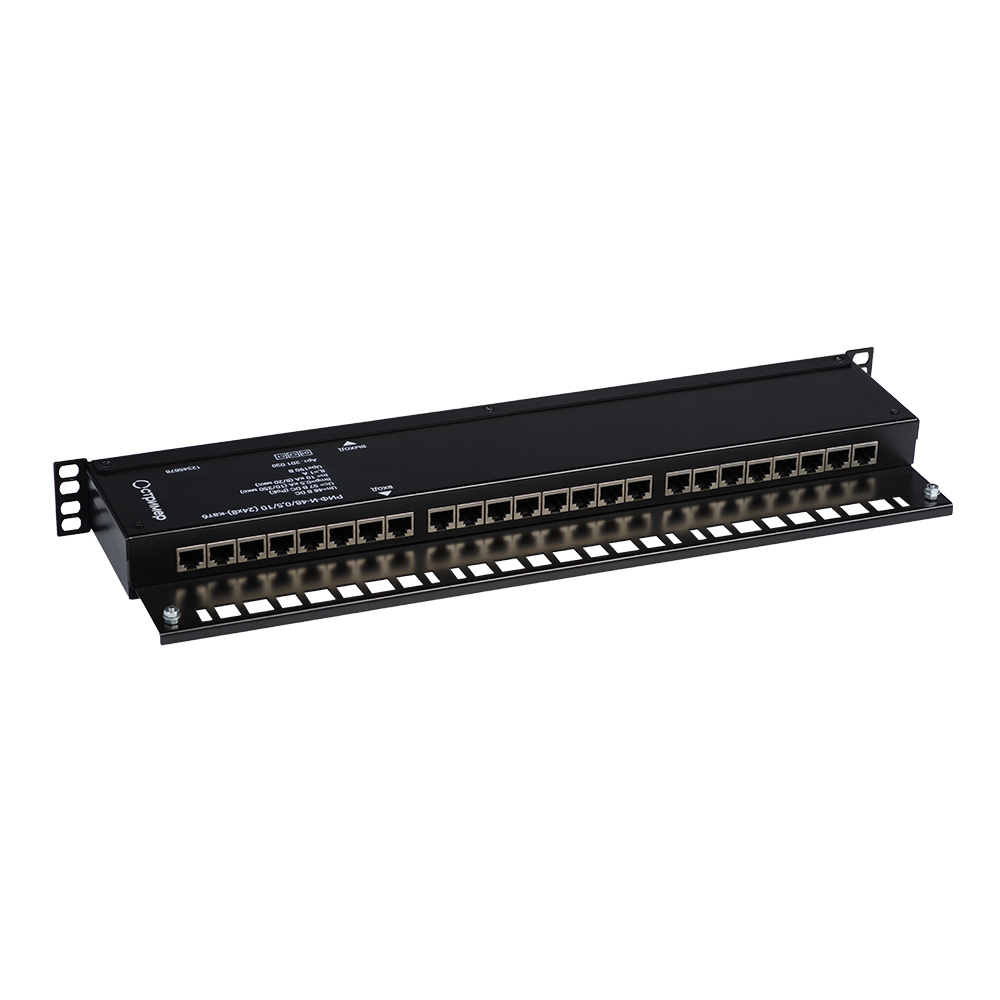

Конструктивное исполнение предусматривает установку в стандартную 19" стойку. Для заземления корпуса применяется заземляющий зажим с болтом.
Подключение к линии и защищаемому оборудованию осуществляется через разъем 8P8C (RJ45).
Преимущества:
- Установка в 19" стойку;
- Обеспечивает защиту 8/16/24 портов (32/64/96 пар линий Ethernet);
- Категория испытаний D1 в соответствии с ГОСТ IEC 61643-21.
Сертификаты: не подлежит сертификации.
Технические характеристики
Технические характеристики РИФ-И 48 0,5 10 (8x8) (16х8) (24х8) - кат6
|
Наименование параметра
|
|
РИФ-И 48/0,5/10 (8x8) – кат6
|
РИФ-И 48/0,5/10 (16x8) – кат6
|
РИФ-И 48/0,5/10 (24x8) – кат6
|
|
Категория испытаний (ГОСТ IEC 61643-21)
|
|
D1, С2, С1
|
D1, C2, С1
|
D1, C2, С1
|
|
Номинальное напряжение постоянного тока
|
UN
|
6 В
|
6 В
|
6 В
|
|
Максимальное длительное рабочее напряжение пост. тока
|
Uc
|
9 В
|
9 В
|
9 В
|
|
Номинальный ток
|
IL
|
1А
|
1 А
|
1 А
|
|
Номинальное напряжение постоянного тока PoE
|
|
48 В
|
48 В
|
48 В
|
|
Максимальное длительное рабочее напряжение пост. тока (PoE)
|
|
57 В
|
57 В
|
57 В
|
|
Импульсный ток (10/350 мкс)
|
Iimp
|
0,5 kA
|
0,5 кА
|
0,5 кА
|
|
Номинальный разрядный ток (8/20 мкс) (L-N)
|
In
|
0,15 кА
|
0,15 кА
|
0,15 кА
|
|
Номинальный разрядный ток (8/20 мкс) (N-PE)
|
In
|
2,5 кА
|
2,5 кА
|
2,5 кА
|
|
Суммарный разрядный ток на один порт
|
In
|
10 kA
|
10 кА
|
10 кА
|
|
Номинальный разрядный ток PoE
|
In
|
0,15 кА
|
0,15 кА
|
0,15 кА
|
|
Уровень напряжения защиты (L-N)
|
Up
|
≤190 В
|
≤190 В
|
≤190 В
|
|
Уровень напряжения защиты (N-PE)
|
Up
|
≤600 В
|
≤600 В
|
≤600 В
|
|
Уровень напряжения защиты PoE
|
Up
|
≤600 В
|
≤600 В
|
≤600 В
|
|
Вносимое затухание для 250 МГц
|
|
≤3 дБ
|
≤3 дБ
|
≤3 дБ
|
|
Емкость (L-N)
|
С
|
≤165 нФ
|
≤165 нФ
|
≤165 нФ
|
|
Диапазон рабочих температур
|
Tu
|
От -40С до +60С
|
От -40°С до +60°С
|
От -40°С до +60°С
|
|
Способ монтажа
|
|
19" стойка
|
19" стойка
|
19" стойка
|
|
Количество защищаемых портов
|
|
8
|
16
|
24
|
|
Артикул
|
|
201 028
|
201 029
|
201 030
|
